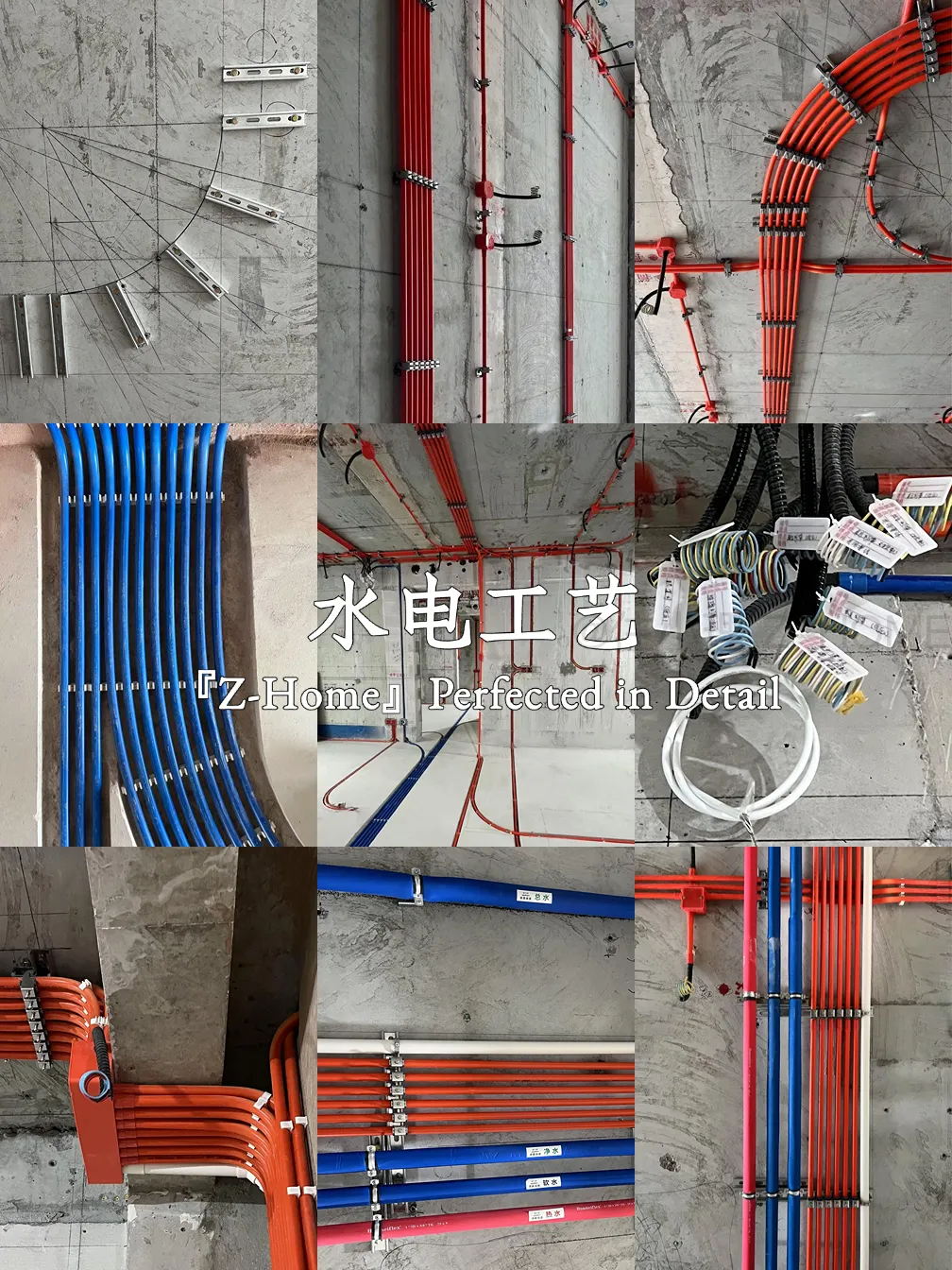

水电工艺【隐蔽工程的核心】
-
甄选材料
- 【强电】上海熊猫ZR-BV阻燃线/意大利普睿司曼A级阻燃线：短路时自熄。
- 【弱电】美国安普康普（CommScope）6A类四对屏蔽双绞线：LSZH低烟无卤阻燃护套，对绞技术有效锁住内芯信号，信号稳定性高。
- 【线管】伟星PVC-U电工套管，绝缘好、不易变形、不易脆裂 。
- 【水管】德国进口阔盛（aquatherm）PP-R绿⾊管：德国饮⽤⽔标准，耐腐蚀不结垢，耐温抗寒，寿命超50年。
- 【水电配件】C型钢卡座及专用吊卡配件（抗震防松脱设计）。
- 工艺顺序：弹线 开槽 排管 穿线
- 按设计图纸精准弹线，包括标高、基准、造型及质量校验等核心定位线。
- 开槽槽口平整，深度≥管径+15mm，宽度≥管径+20mm。
- 强弱电点位固定：参考水平仪预埋固定所有强弱电底盒（强弱电分色），底盒单面连接线管不允许超2根，且用锁扣连接，水电相近位置，插座底盒要高于水路。
- 强弱电底盒加锁母，方便后期使用防尘盖保护
- 底盒边与中轴线平行，多个底盒并排安装时底盒边间距25mm
- 强弱电分色排管，强电红色，弱电蓝色，避免混淆。
- 强弱电线管采用PVC中型管。

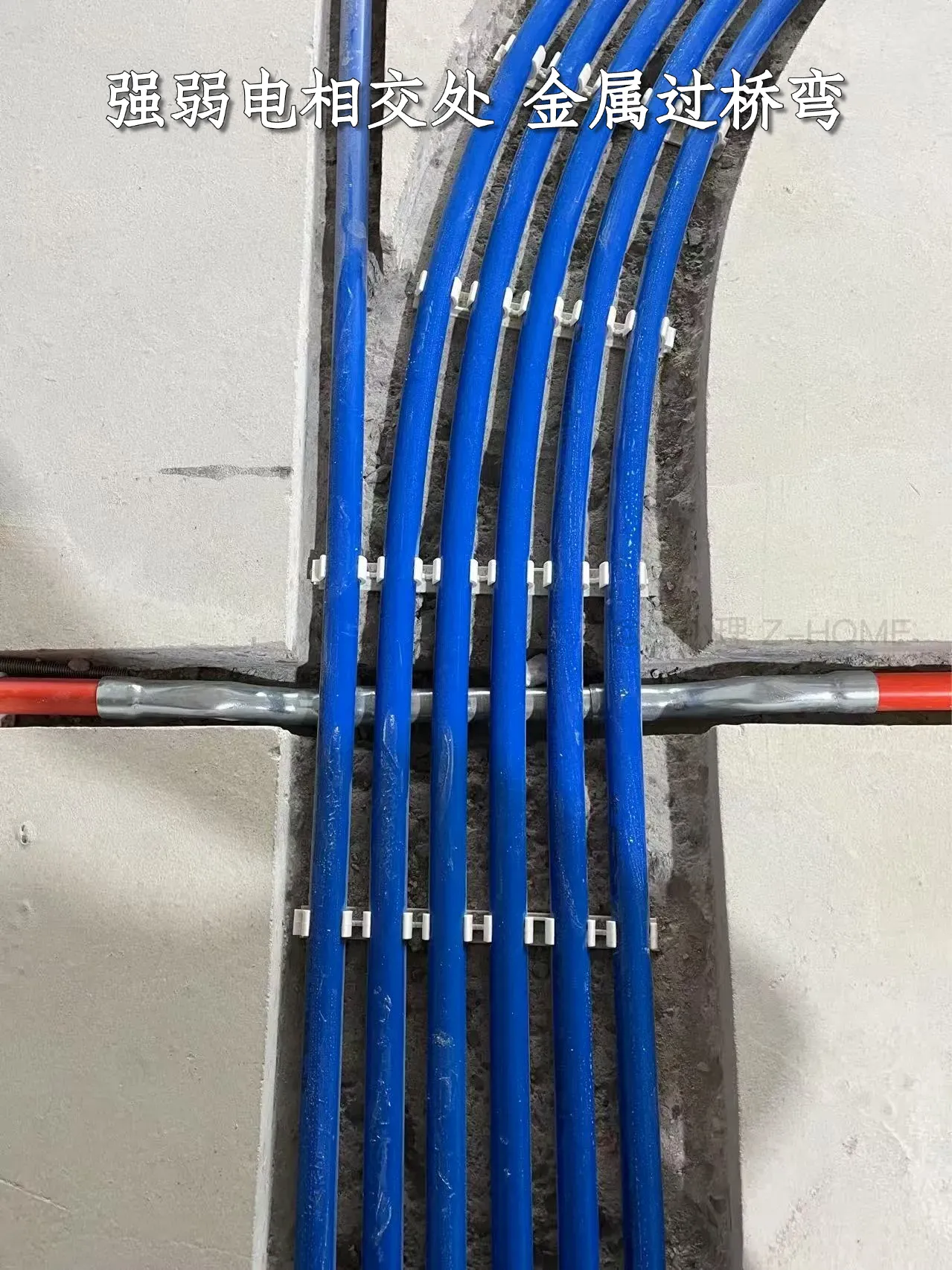

- 屏蔽施工：强弱电并行间距≥30cm，交叉处用镀锌过桥弯或铝箔包裹。

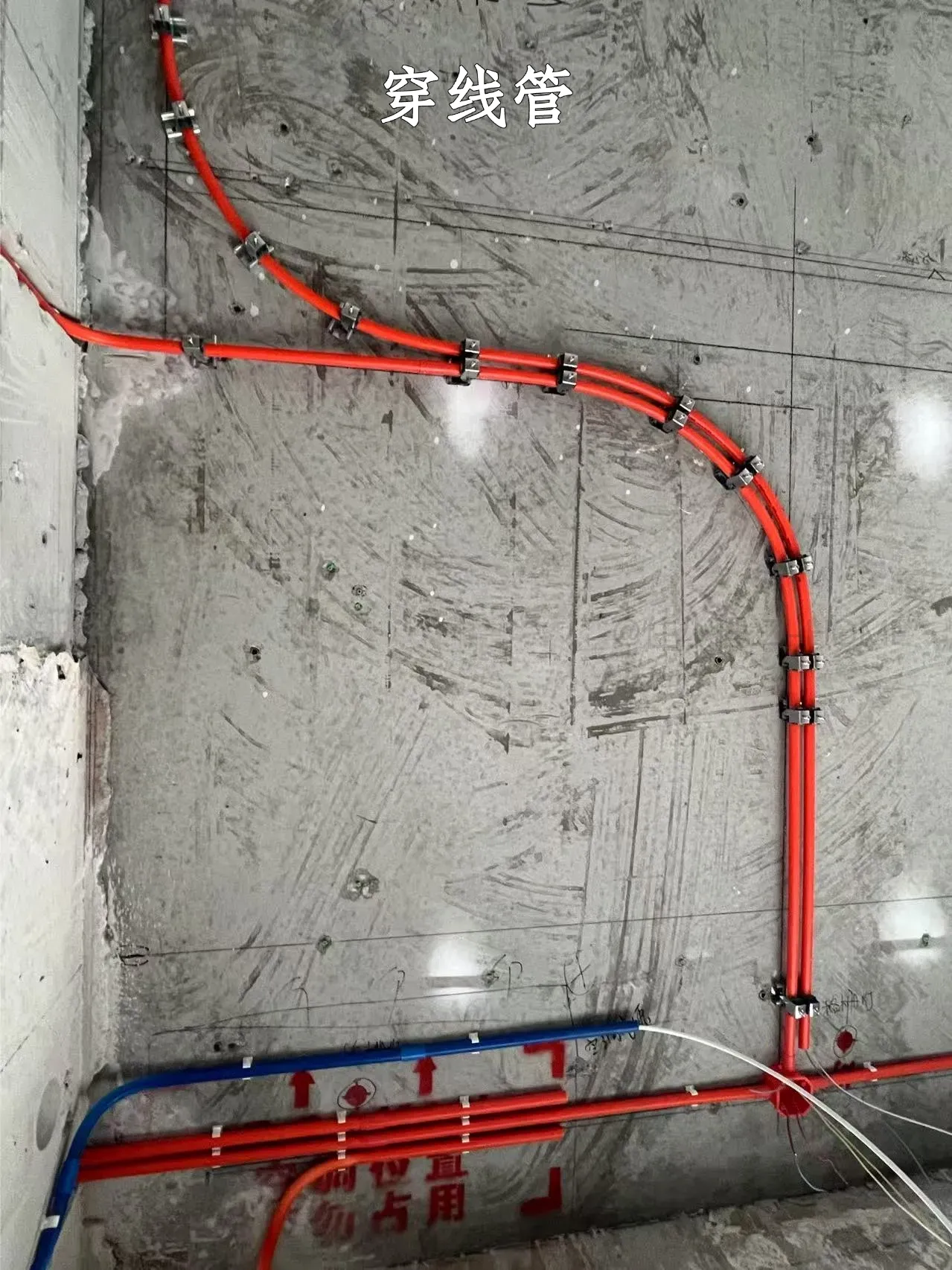

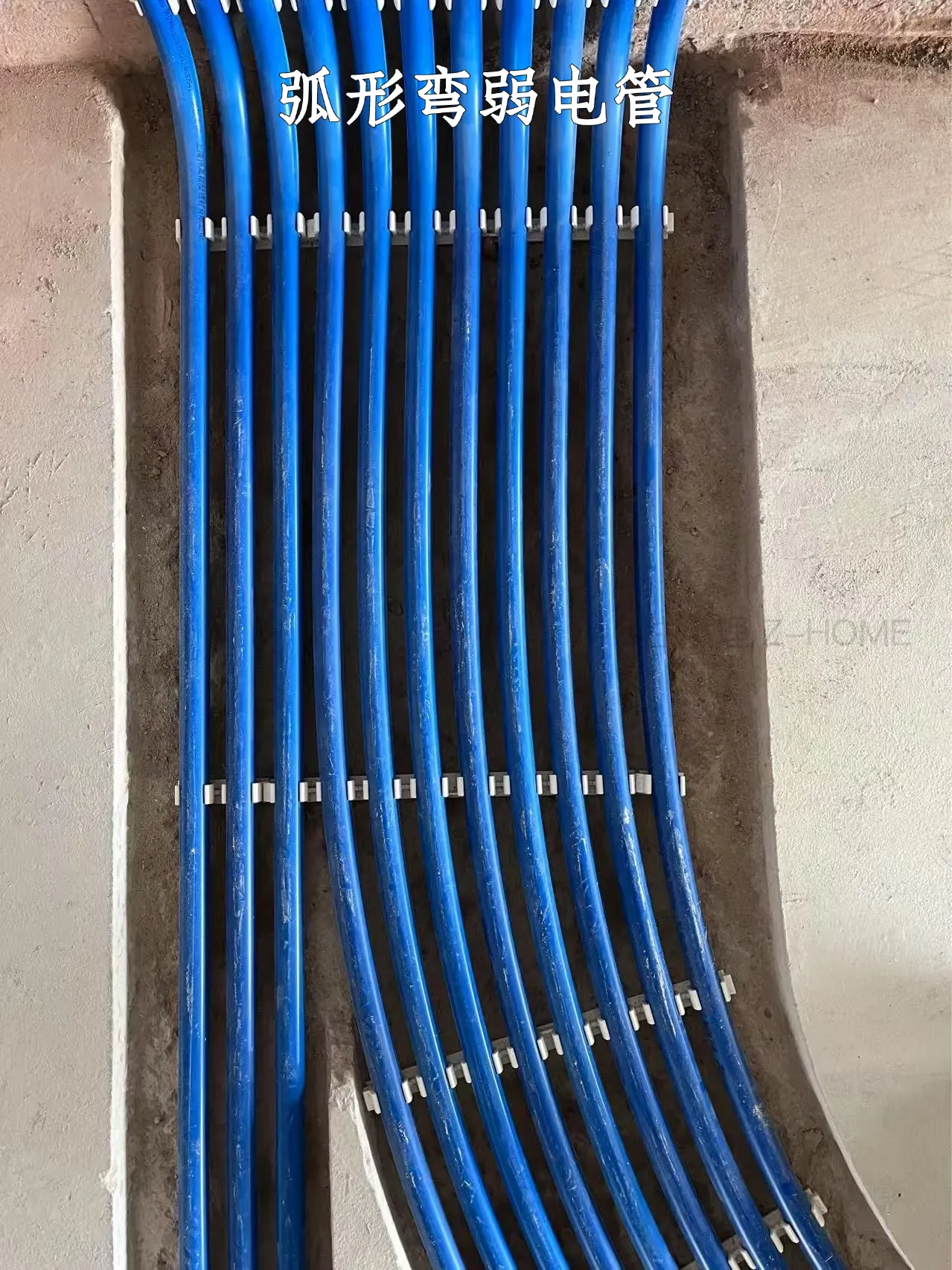

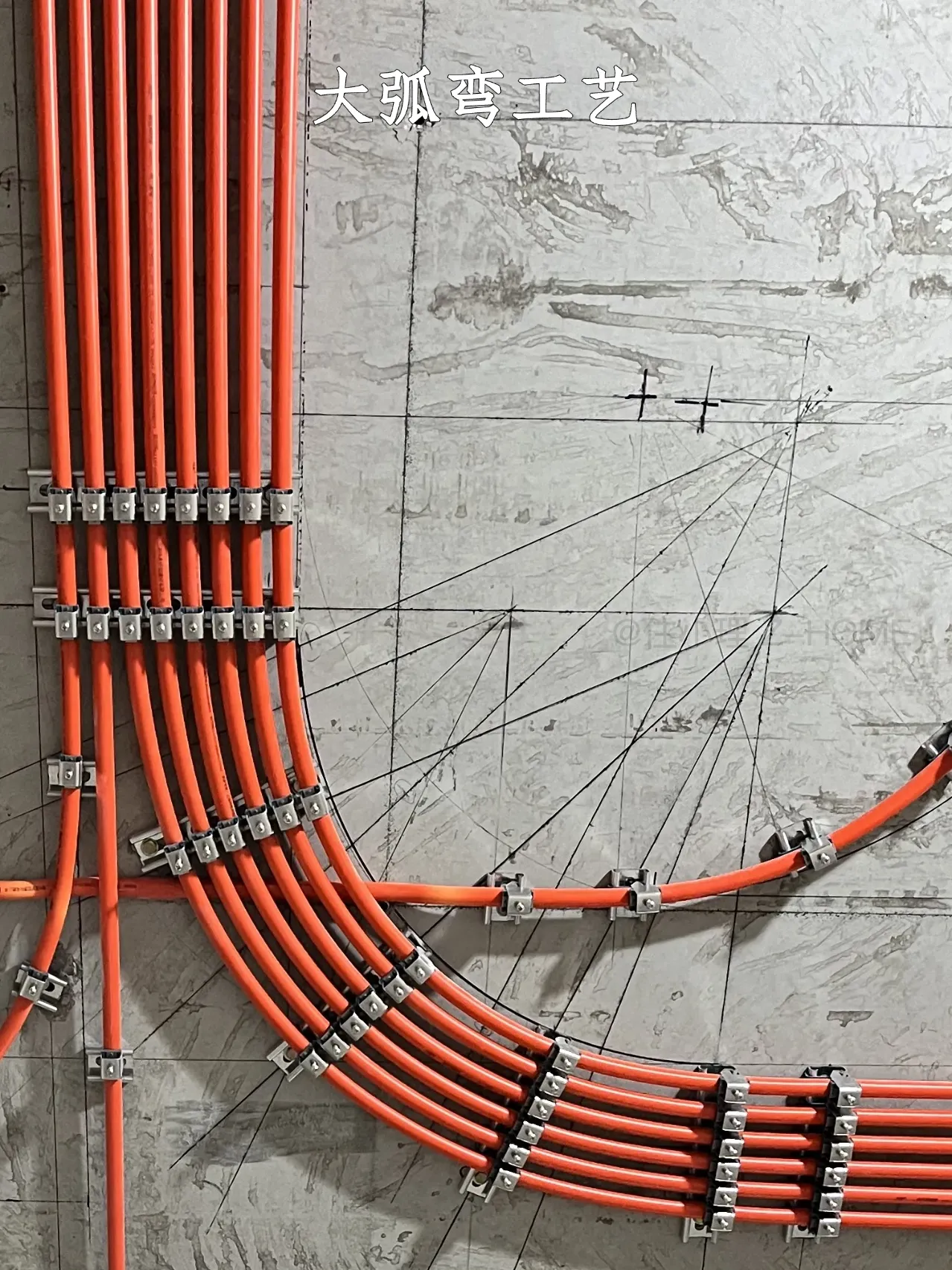

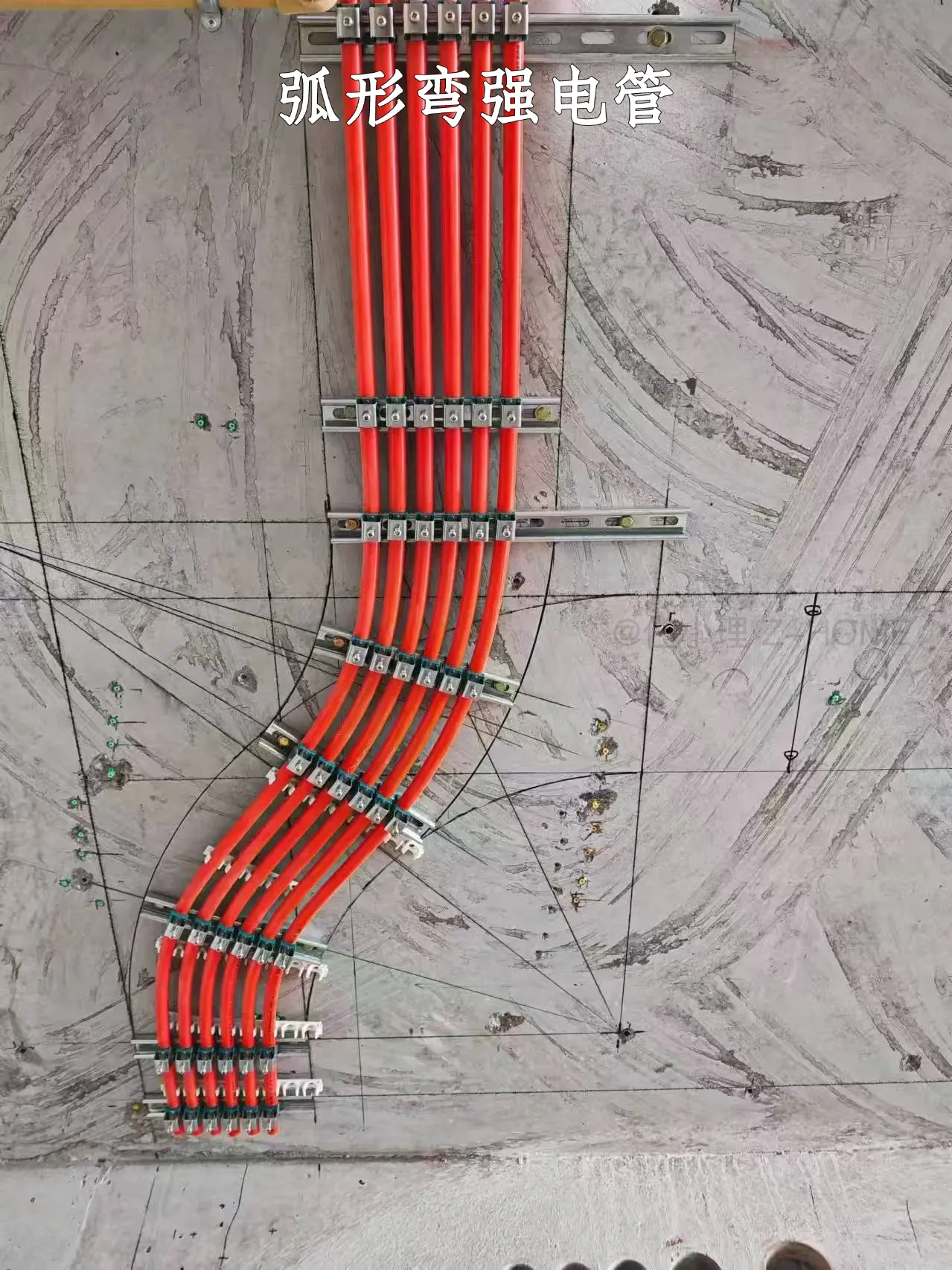

- 线管走线横平竖直，转弯排管大弧弯工艺施工，保证拉线通畅。

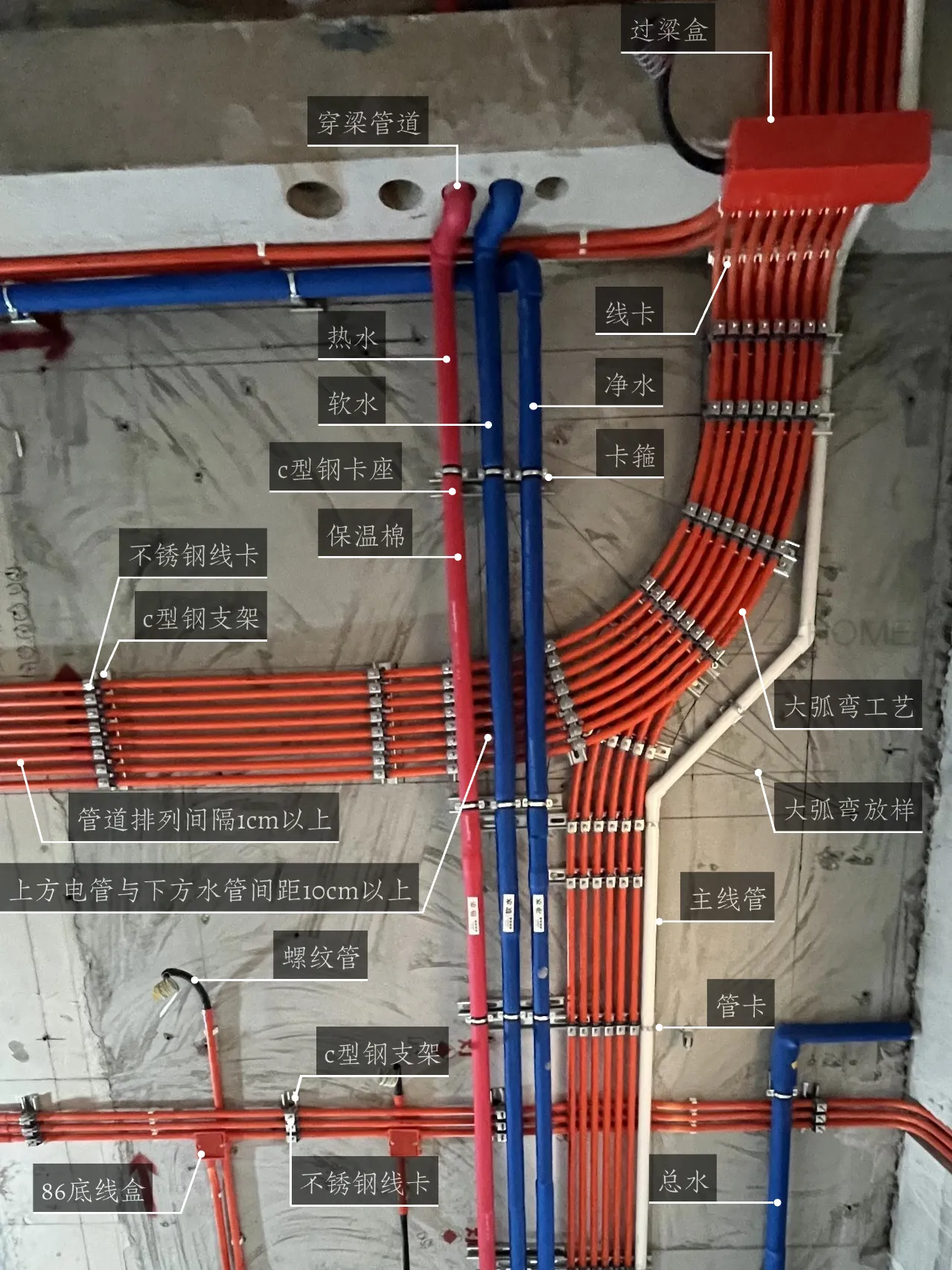

- 线管固定：C型钢架固定，管卡间距≤80cm，防止沉降变形，转弯处两侧30cm内增设管卡，弯头弧度≥90°，避免死弯。
- 管线间距：管道与管道之间预留距离≥1cm。线管间距要均匀，方便后期贴砖和找平时水泥砂浆能够渗透进去，防止瓷砖空鼓开裂。
- 线管无接头：整管铺设，中间无拼接（降低故障率）。
- 线管过梁，需使用过梁底盒。避免打排孔伤梁。
- 电线分色与规格：火线（红/黄）、零线（蓝）、地线（黄绿双色），照明1.5mm²起，插座2.5mm²起，厨房/空调4mm²起，中央空调6mm²起。
- 穿线工艺：禁止单管多线，单根线管穿线截面积≤40%（例：20管穿3根2.5mm²线）。
- 接线工艺：接头处用WAGO接线端子或压线帽处理，绝缘胶布缠绕需双层防护。

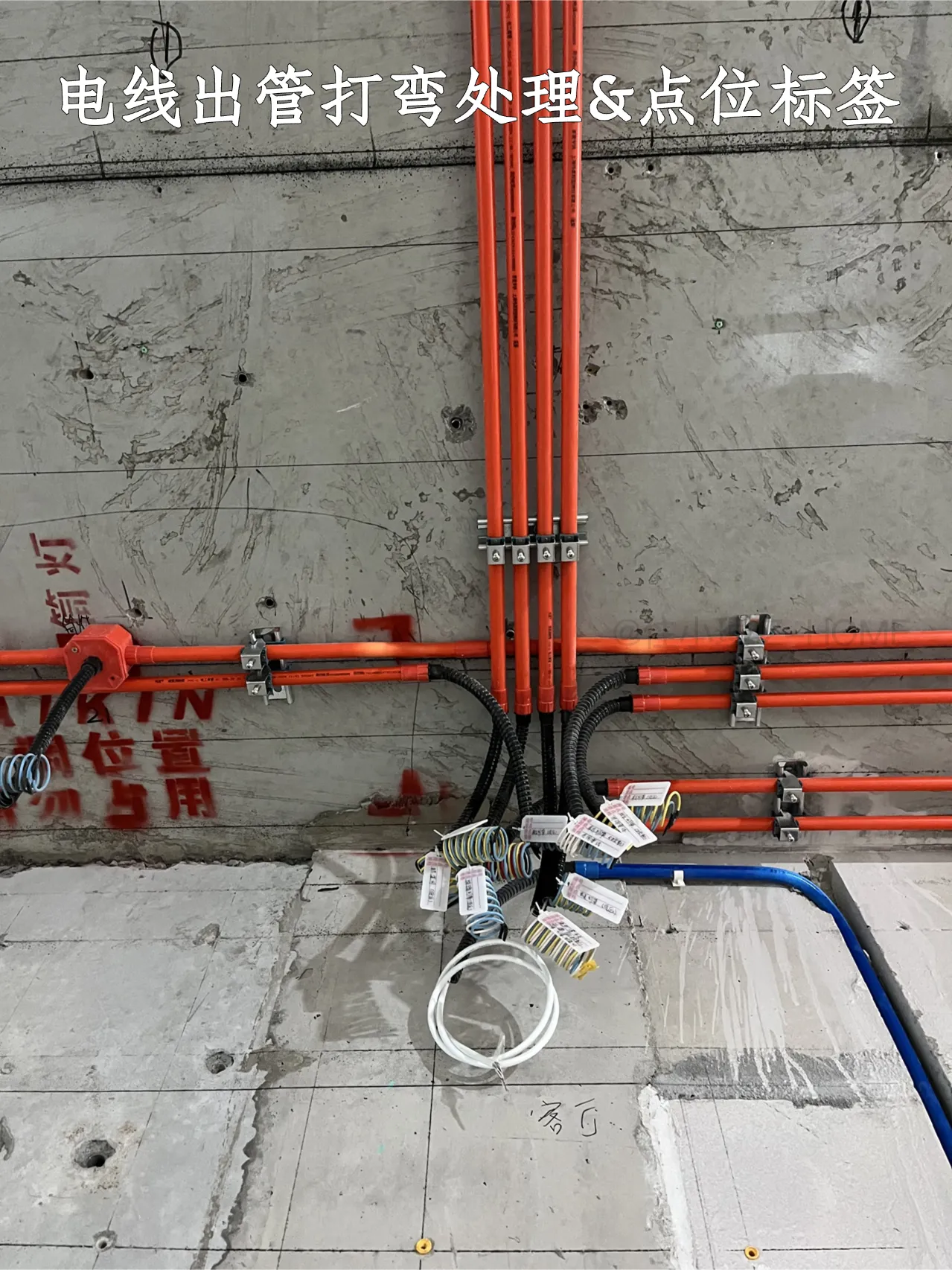

- 电线穿墙、出线管、出吊顶、出木工基层使用螺纹管穿套，禁止电线裸露。
- 线盒预留：插座高度统一，离地30cm/开关1.3m，厨房插座1.2m，空调≥1.8m，接线盒内留30cm线头（均匀绕圈成弹簧状）。
- 空调、弱电箱、冰箱、监控供电单独回路，长期离家可断电其他线路。

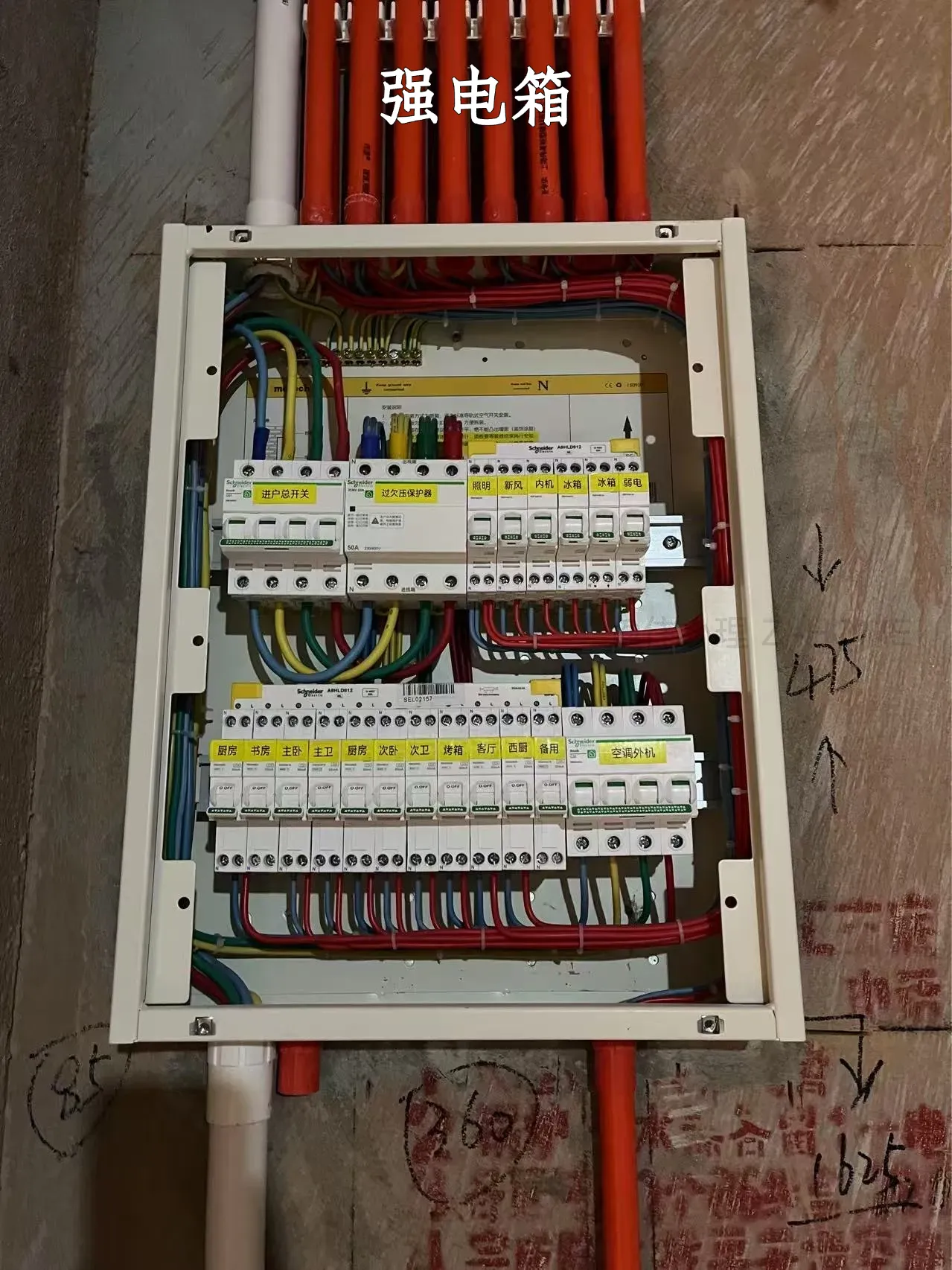

- 配电箱配置：总开关 + 漏保，各回路独立控制（照明、插座、空调等分开）。

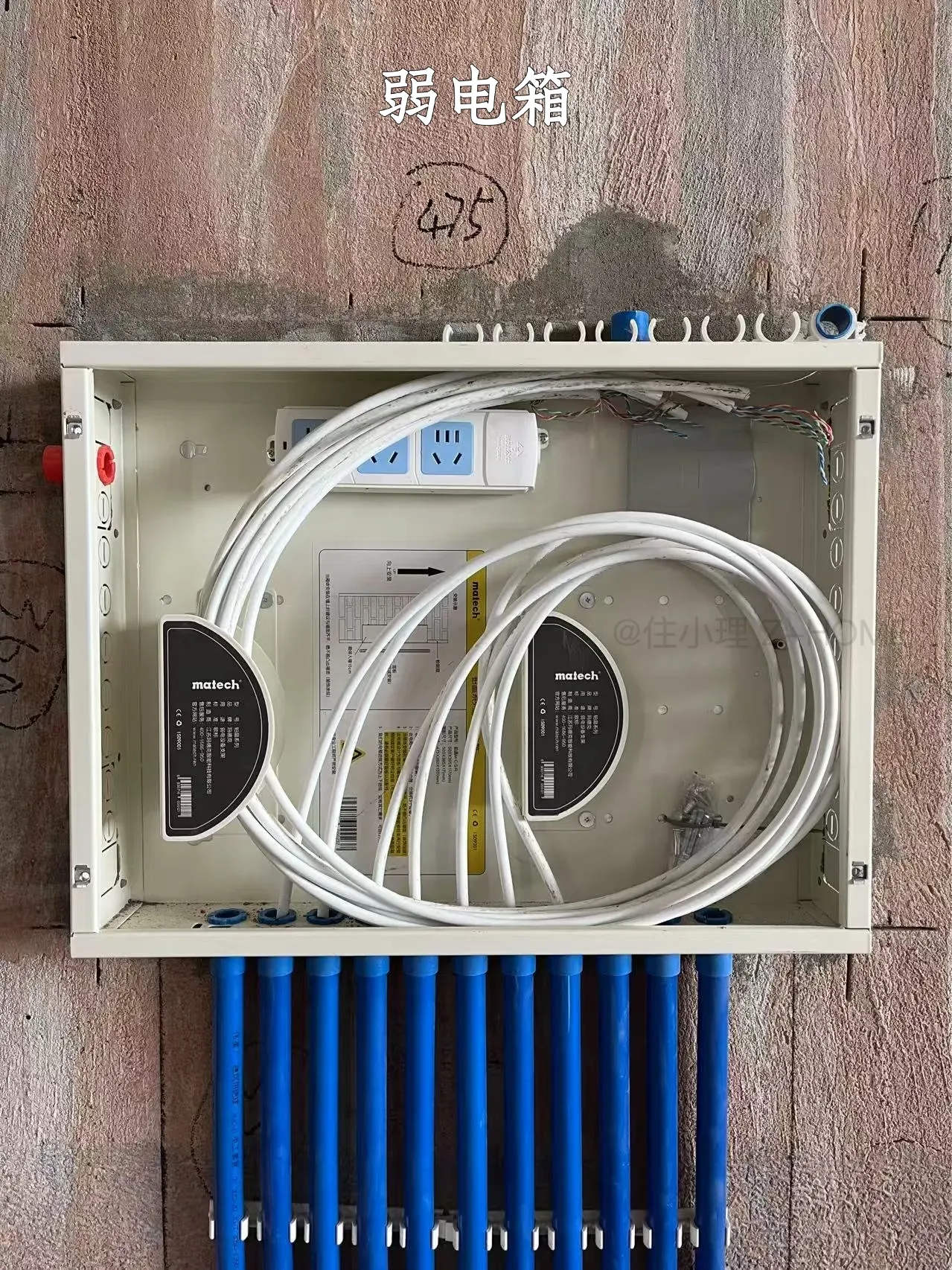

- 强弱电箱：强电箱离地1.6m-1.8m，标注好回路走向；弱电箱离地0.3m-0.6m，弱电箱里预留电源；
- 禁止水电管直接从门槛下穿过，易受挤压破裂。
- 水电分离：水管和电线严禁同槽铺设，漏水可能引发漏电。若交叉，必须确保“电上水下”。
- 水管走顶用C型卡箍固定。
- 热水管保温：全屋热水管包覆橡塑保温棉≥10mm（防冷凝、节能）。
- 水管间距≥150mm，水管电线管间距≥300mm。
- 给水管安装时遵循左热右冷 、热上冷下原则
- 同一组用水器具的预留给水口应保持水平偏差≤2mm、垂直墙面且高度一致。
- 水管标识贴：通过标准化标注管道名称、介质属性及流向，实现系统快速识别与安全警示，杜绝误操作风险。
- 排水坡度：普通地漏坡度2%，马桶排污管坡度3%（防堵塞）。
- 临时灯及下水保护：水电结束，房间安装临时灯，下水管盖保护盖。
- 底盒及电箱保护：水电结束，底盒、强弱电箱使用暗盒防尘盖板保护，无强弱电线头裸露在外。
- 电路验收：用兆欧表测试绝缘电阻≥0.5MΩ，相位检测仪验证零火线无误。
- 排水验收：倒水检查地漏排水速度，无积水、无渗漏即合格。
- 水路验收：水管安装后加压0.8-1MPa，保压30分钟压力降≤0.05MPa为合格。
- 水电验收后，留存管线走向照片，便于后期维修。
